H12X-16雙門底閥產品概述：

雙門底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,液體從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回,起到了即暢通又節能的作用.

雙門底閥工作特點:

1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；

2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；

3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；

雙門底閥性能規范：

公稱壓力：PN0.25MPa

公稱通徑：DN40～DN100

使用介質：汽油、柴油、煤油；水、及非腐蝕性介質

執行標準：Q/12NJ3583-2001

試驗標準：GB/T13927-1992

連接形式：螺紋連接NPT；

流量范圍：0-60升/分，關閥速度：0.5S；

使用環境：-30℃～+55℃。

雙門底閥工作原理:

上閥體與燃料油加油機的吸入管相聯系,當燃料加油機電機起動時,吸入管內形成負壓,使下閥體側的壓力高于上閥體側的壓力；

閥瓣在上下壓力差的影雙門底閥響下向上抬起,油即可以進入加油機吸入管，當電機停止工作后，上閥體內腔負壓消失，且由于

油路的靜壓變?yōu)檎龎海y瓣在正向壓力的作用下自動關閉，油液不致回落。由于該止回閥用兩套相同閥體及閥瓣,使止回閥的性能更可靠。

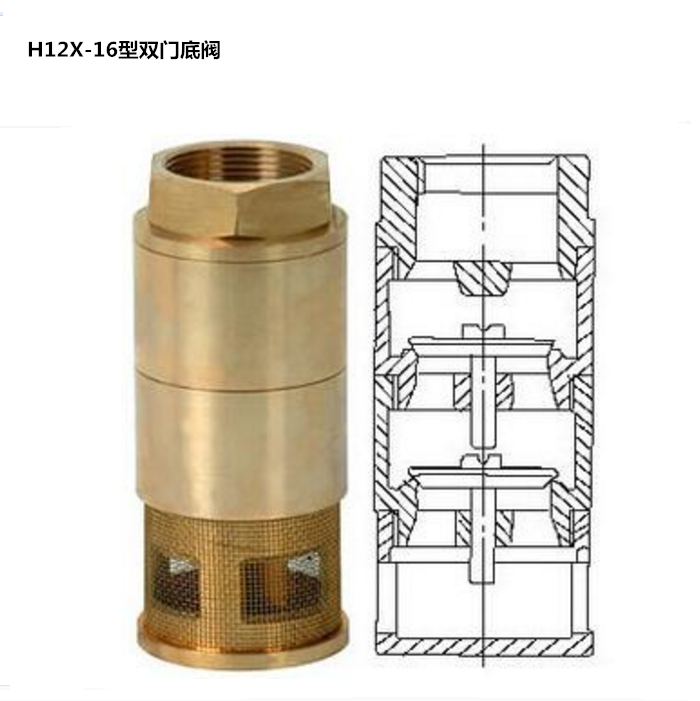

結構圖;

雙門底閥技術參數：

雙門底閥安裝與使用注意事項:
1、雙門底閥組裝時應去掉閥瓣上的塑料保護套，清洗干凈，擰緊各配合部件，并要裝好濾網以免吸入臟物。

2、雙門底閥閥體與閥瓣密封付是經過精密研磨的，因此組裝時，不要上下串換，更不要與別的底閥串換使用,以免降低止回性能。

一但弄混亂，可用印油著色檢查，與原研磨痕應重合。

訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
